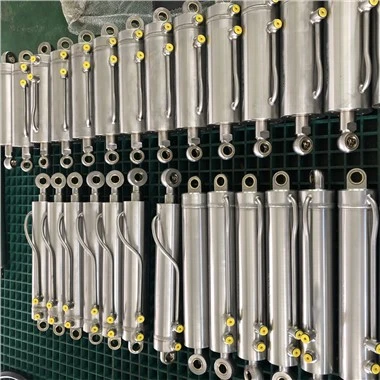

Хидраулични клип
Јинан Хуацхен Индустриал Цо., Лтд. је основана 1998. године. Компанија се придржава разноврсне пословне филозофије и прати правила међународне трговине. Углавном се бави увозом и извозом и агенцијским пословима. Тренутно се пнеуматски хидраулички производи, велике хидрауличне машине, машине за прераду хране и паковање, ауто делови, хардверски прибор, итд. продају у више од 20 земаља и региона, укључујући Сједињене Државе, Аустралију, Јужну Америку, Блиски исток и Јужна Азија.
Зашто изабрати нас
Висок квалитет
Наши производи су прошли 180,000 тестова на стрес, можемо понудити 12 месеци гаранције и 10 година радног века.
Богато искуство
Имамо више од 20 година искуства, можемо понудити прилагодљиве и посебне опције.
Прилагођене услуге
Ми усвајамо европску технологију и америчке стандарде како бисмо купцима пружили комплетан сет прилагођених услуга од дизајна до испоруке.
Техничка подршка
Тренутно имамо центар за истраживање и развој са 16 техничких инжењера у тимовима за истраживање и развој, а у нашој компанији има 20 хидрауличких инжењера.
Шта је хидраулични клип?
Клип је покретни диск затворен у цилиндар који је непропусним за гас помоћу клипних прстенова. Диск се креће унутар цилиндра док се течност или гас унутар цилиндра шири и скупља. Клип помаже у трансформацији топлотне енергије у механички рад и обрнуто. Због тога су клипови кључна компонента топлотних мотора.
Предности хидрауличног клипа
Снага и издржљивост:Требало би да има способност да издржи високе температуре и притиске без пуцања током струјног удара.
Уравнотежен дизајн:Добар клип је онај који обезбеђује одговарајућу равнотежу између тежине, снаге и перформанси, узимајући у обзир факторе као што су облик круне, дизајн сукње клипа и још много тога.
Лагана:Лагани клип помаже у побољшању ефикасности мотора и смањује силе инерције.
Ниска топлотна експанзија:Дизајн клипа треба да обезбеди минимални ефекат топлотног ширења током рада.
Врсте хидрауличног клипа
Плочасти вс клипови са равним врхом
Шта су клипови са равним врхом? Једноставан одговор је клип са равним лицем или круном за сагоревање. Наћи ћете клип са равним врхом са опцијама за растерећење вентила и без зависности од примене мотора. Клип са равним врхом обично обезбеђује најравномерније паљење за најбољу ефикасност сагоревања. Са најмањом површином од свих типова клипа, клип са равним врхом ствара већу силу и најравномернију дистрибуцију пламена, пошто на предњој страни клипа има мало или нимало препрека. У малим коморама за сагоревање, међутим, клип са равним врхом може створити превелику компресију. С друге стране, клип има спуштену површину клипа (изгледа као плоча за колаче ако желите) и обезбеђује нижу вредност компресије са свим осталим аспектима мотора који су исти. Обично се користе у појачаним апликацијама, као што су турбо или вентилатори, пожељни су клипови са равним врхом у односу на клипове са равним врхом где није потребно брегасто вратило високог дизања или висок степен компресије.
Куполасти клип у односу на клип са плочама
У већини случајева, круне са посудама представљају најмање проблема са дизајном из неколико разлога. Пошто су клипови са зупчаницима популарни код појачаних мотора, захтевају мање компресије од радикалнијих брегаста високог дизања. Обично долазе као обрнута купола, која је огледало коморе за сагоревање, или као симетрична посуда за апликације са два, три или четири вентила. Методологија дизајна клипа диктира меке ивице и постепене прелазе за најбоље опекотине.
Купола ствара препреку за предњи део пламена. Ако вам је потребна купола за ту додатну компресију, што је нижа и шира, то је боље. Дизајн постаје компликованији када је куполи потребан простор за џеп вентила, познат као растерећење вентила. Са ограниченом некретнином, клипови са куполом завршавају са више врха, што омета улазак атомизованог горива у цилиндар. Уопштено говорећи, произвођачи се удаљавају од круница са високом куполом због побољшања дизајна главе цилиндра и напретка у убризгавању горива. Сада се већи односи сагоревања, обично за тркачке моторе, постижу помоћу клипова са равним врхом у односу на клипове са куполом за укупну мању комору за сагоревање.
Клипови су критичне компоненте у различитим механичким системима и обично се користе у широком спектру апликација. Неке уобичајене апликације за клипове укључују:
Мотори са унутрашњим сагоревањем:Клипни мотори, као што су они који се налазе у аутомобилима, мотоциклима и малим авионима, користе клипове за претварање притиска у механичку енергију кретањем горе-доле унутар цилиндра.
Ваздушни компресори:Клипни компресори користе клипове за компримовање ваздуха у цилиндру како би повећали његов притисак за различите индустријске и комерцијалне примене, као што су пнеуматски алати, ХВАЦ системи и машине на ваздушни погон.
Хидраулички системи:Клипови се користе у хидрауличним цилиндрима за генерисање линеарног кретања од притиска хидрауличке течности. Хидраулички системи се користе у различитим машинама и опреми, као што су грађевинска опрема, индустријске машине и стајни трап за авионе.
пумпе:Клипне пумпе користе клипове са клипом за кретање течности кроз систем, стварајући притисак и проток. Обично се користе у апликацијама као што су пумпе за воду, пумпе за уље и хидраулички системи високог притиска.
Амортизери:Неки амортизери у возилима и индустријским машинама користе клипове да пригуше вибрације и апсорбују енергију удара, обезбеђујући глатко и контролисаније кретање.
Парне машине:Клипни парни мотори користе клипове за претварање притиска паре у механичко кретање, покрећући различите врсте машина и локомотива у прошлости.
Расхладни системи:Клипни компресори се обично користе у расхладним системима за компримовање расхладног гаса, олакшавајући процес хлађења у фрижидерима, клима уређајима и другим системима за хлађење.
ватрено оружје:У ватреном оружју, клипови се користе у неким дизајнима како би помогли у циклусу акције, избацили истрошене чауре и избили нове метке.
Глава клипа
Горња површина клипа је позната као глава клипа. Овде се делује сила гасова који се шире, што доводи до померања клипа.
Клипни прстенови
Клипни прстенови, витке металне траке које окружују клип, служе за вишеструке виталне сврхе унутар мотора. То укључује стварање заптивке унутар коморе за сагоревање како би се спречило цурење гаса, замена клипних прстенова, управљање потрошњом уља и олакшавање преноса топлоте са клипа на зид цилиндра.
Клипна сукња
Сукња клипа је издужени, цилиндрични део клипа који се протеже испод прстенова. Помаже у вођењу клипа у његовом кретању горе-доле унутар цилиндра.
Игла за зглоб
Игла за зглоб, такође позната као клипна игла, повезује клип са клипњачем. Овај клин омогућава клипу да се окреће док се клипњача креће, обезбеђујући несметан рад.
Клипњача
Клипњача служи као веза између клипа и радилице. Како се клип креће горе-доле, он преноси кретање на радилицу, која га затим претвара у ротационо кретање за покретање точкова возила.
Материјал хидрауличног клипа
Алуминијумски клипови
Алуминијум је најчешће коришћени материјал у производњи клипова због својих бројних предности. Лаган је, што смањује укупну тежину мотора и побољшава ефикасност горива. Алуминијум такође има одличну топлотну проводљивост, што помаже у расипању топлоте из коморе за сагоревање.
Штавише, ниска тачка топљења алуминијума омогућава му да издржи високе температуре без губитка облика или својстава. То га чини идеалним избором за већину путничких возила и лаких апликација.
Међутим, алуминијумски клипови имају своја ограничења. Могу се проширити под високим температурама, што доводи до потенцијалног оштећења или квара. Због тога можда нису погодни за апликације високих перформанси или тешке услове рада.
Челични клипови
Челични клипови се обично користе у апликацијама за тешке услове рада и високих перформанси. У поређењу са алуминијумом, челик има већу чврстоћу и издржљивост, што га чини отпорнијим на хабање и хабање. Такође може да издржи веће притиске и температуре сагоревања без деформисања или квара.
Челични клипови су тежи од алуминијумских, што може утицати на ефикасност горива. Међутим, ова додатна тежина може бити корисна у неким применама, јер може помоћи у ублажавању вибрација мотора и повећању стабилности.
Ковани клипови
Ковани клипови се праве компресијом комада метала под високим притиском да би се постигао жељени облик. Овај процес поравнава зрнасту структуру метала, што резултира јачим и издржљивијим клипом.
Ковани клипови могу бити направљени од алуминијума или челика. Клипови од кованог алуминијума комбинују лагана својства алуминијума са повећаном снагом и издржљивошћу ковања, што их чини популарним избором за апликације високих перформанси. С друге стране, клипови од кованог челика су изузетно јаки и издржљиви, што их чини погодним за тешке примене.
Производња штапа
Први део клипа почиње производњом алуминијумске шипке. Постоје многе предности коришћења алуминијума током производње штапа. Алуминијум је лаган, отпоран на рђу и лако се сече. Иако је штап дугачак на почетку, тестера га сече на мање комаде различитих дужина. Мали комади овог штапа називају се пужеви.
Употреба штанцања
Преса за бушење се загрева када комад прође кроз рерну. Пуж се загрева на истој температури као и пресе за бушење. Након што извадите комад из рерне, ставите га у пунч. Преса користи скоро 2000 тона притиска да би се пуж претворио у облик клипа. Клип се држи на хладном на ваздуху сат времена.
Употреба пећи
Када се пужеви охладе, два пута пролазе кроз рерну. Пуж пролази кроз пећницу да ојача метал. Први пут пролази на вишој температури. Затим се пропушта кроз бољу температуру ради стабилизације.
Резање прекомерног метала
Следећи корак укључује сечење основног облика клипа помоћу струга. Овај процес је неопходан да би клип добио завршни облик. Произвођачи клипова праве сићушне рупе на бочним странама како би омогућиле пролаз уља. Струг притиска три прстена у врх клипа.
Бушење игле за зглоб
Осим стварања три мале рупе, потребна је једна велика рупа за улазак у иглу за зглоб. Велика рупа је избушена са обе стране клипа. Помаже да се клип причврсти на шипку током монтаже клипа.
Бријање обе стране клипа
Након бушења игле за зглоб, глодалица брије неколико центиметара са сваке стране клипа. Бријање се дешава када се избуши велика рупа за улазак у иглу за зглоб. Бријање метала смањује тежину клипа. Машина за глодање брије метал са страна клипа поред подручја од три прстена да би се постигао коначни облик.
Последњи корак
Струг у завршној фази уклања још неколико милиметара од врха. Помаже да се клип прошири када се топлота накупи унутра. Оштре ивице постају глатке. Касније машина заглађује рупе кроз које се убацују игле за зглобове. Помаже да се игла за зглоб савршено уклапа.
Како одржавати хидраулички клип
Редовне промене уља
Редовне промене уља обезбеђују да су клипови увек адекватно подмазани, смањујући трење и спречавајући хабање и заглављивање.
Коришћење квалитетног горива
Гориво лошег квалитета може довести до накупљања угљеника на главама клипова, што може изазвати заглављивање прстена. Коришћење висококвалитетног горива може помоћи да се ово спречи.
Одржавање расхладног система
Одржавање мотора хладним може спречити пуцање услед прекомерне топлоте. Редовно проверавајте систем хлађења вашег возила да бисте били сигурни да ради ефикасно.
Редовни прегледи мотора
Редовни прегледи мотора могу помоћи у откривању потенцијалних проблема у раној фази, пре него што доведу до квара клипа.
Унутар сваког мотора налази се цилиндар. Унутар тог цилиндра су ваши клипови. Број клипова који имате, као и њихов распоред је одређен типом мотора који имате. Задатак клипа у свему томе је да пренесе силу са експлодирајућег гаса на радилицу. Сваки клип унутар цилиндра повезан је шипком која му омогућава да се креће горе-доле. Ваздух и гориво се мешају заједно и увлаче у цилиндар. Цилиндар компримира смешу, варница је запали и имате снагу. Настали експандирајући гасови из овог сагоревања покрећу клип мотора напред да би се померио на исти начин на који притисак на педалу бицикла изазива померање точка.
Знаци лошег хидрауличног клипа
Препознавање знакова неисправног хидрауличног клипа је кључно за брзо решавање проблема и избегавање скупих застоја. Неки уобичајени показатељи лошег хидрауличног клипа укључују:
Споро или споро кретање
Ако приметите да ваша хидраулична опрема ради спорије него иначе или има кашњења у кретању, то може указивати на проблем са клипом. Споро кретање може бити резултат истрошених заптивки, контаминације течности или оштећења унутрашњих компоненти.
Цурење хидрауличке течности
Цурење је још један сигнални знак потенцијалног проблема са клипом. Хидраулички клипови се ослањају на затворени систем да би исправно функционисали, а свако цурење може пореметити ефикасност система. Прегледајте опрему за видљиво цурење течности, посебно око заптивки клипа.
Бучан рад
Неуобичајени звукови током рада хидрауличке опреме, као што су лупање, куцање или шкрипање, могу бити знак неисправног клипа. Ове буке могу указивати на проблеме као што су лабаве или оштећене компоненте унутар клипа.
Недоследан учинак
Ако ваша хидраулична опрема показује недоследно или трзаво кретање, то може бити због неисправног клипа. Недоследне перформансе могу бити узроковане унутрашњим хабањем клипа, оштећеним заптивкама или контаминацијом хидрауличног флуида.
Принципи дизајна хидрауличног клипа
Следећи принципи су кључни у оптимизацији дизајна клипа за ефикасан и издржљив рад унутар хидрауличких механизама:
Избор материјала
Хидраулички клипови се обично производе од челика високе чврстоће, легура алуминијума или ливеног гвожђа. Одабрани су због својих одличних механичких својстава, укључујући високу затезну чврстоћу, тврдоћу и отпорност на корозију. Челични клипови имају изузетну издржљивост и носивост, док су алуминијумски клипови фаворизовани због својих лаких особина.
Механизам за заптивање
Механизам заптивања хидрауличног клипа је најважнији за одржавање интегритета и ефикасности хидрауличког система. Заптивке клипа се обично праве од еластомерних материјала, стварајући чврсту баријеру између клипа и зидова цилиндра. Они спречавају цурење течности и улазак контаминације док обезбеђују глатко кретање клипа унутар цилиндра.
Завршна обрада
Површинска обрада хидрауличних клипова и зидова цилиндара је пажљиво пројектована да минимизира трење и хабање, оптимизујући перформансе система. Прецизне методе машинске обраде као што су хоновање и полирање се користе за постизање глатке површине са ниским вредностима храпавости. Ово смањује губитке због трења, побољшава ефикасност заптивања и промовише ефикасан проток течности унутар хидрауличног система.
Геометрија клипа
Геометрија хидрауличног клипа укључујући облик и димензије главе клипа и шипке пажљиво је дизајнирана да оптимизује карактеристике перформанси. То укључује носивост, брзину и померање течности. Пречник клипа, пречник шипке и дужина хода клипа се такође узимају у обзир током процеса пројектовања како би се ефикасно пренела сила и прецизно контролисало кретање.
Усклађеност и толеранција
У дизајну хидрауличног клипа, прецизно поравнање и контрола толеранције обезбеђују правилно функционисање и дуговечност. Посебна пажња је посвећена постизању чврстих толеранција димензија и одржавању концентричности између клипа и отвора цилиндра. Ово минимизира губитке због трења, спречава превремено хабање заптивних компоненти и обезбеђује доследне перформансе.
Како мерите пристајање клипног прстена?
Бочни размак утора клипног прстена
Окрените прстен да стане у жлеб клипа и измерите бочни зазор прстена помоћу сета мерача. Погледајте препоруке произвођача јер се разликују. Шине се могу поставити тамо где је зазор превелик, али може захтевати окретање жлеба на стругу. Да бисте сачували равнотежу мотора ако морате да урадите један, требало би да урадите све остале клипове, али то је углавном на моторима са великом километражом или онима који су дуго радили са сломљеним прстеновима.
Размак на крају прстена
Гурните прстен у отвор 6хе пазећи да се два краја не додирују. Урадите ово у неистрошеном делу проврта, као што је изнад горњег прстена, пре уклањања или на дну проврта. Користите клип да поравнате прстен са осовином проврта. Измерите крајњи зазор помоћу сета мерача. Зазор је генерално 0.003″ по инчу пречника отвора.
Наша фабрика
Тренутно имамо центар за истраживање и развој у Јинану са 16 техничких инжењера у тимовима за истраживање и развој. У нашој компанији има 20 хидрауличких инжењера, више од 600 запослених, 3 радионице за производњу хидрауличних цилиндара, 1 радионица за производњу погонских јединица, а годишња квота за увоз и извоз прелази 30 милиона америчких долара.
ФАК
П: Коју врсту клипа треба да користим?
П: Како да знам која величина клипова ми је потребна?
П: На шта треба обратити пажњу приликом куповине клипова?
П: Шта значе бројеви на клипу?
П: Да ли је облик клипа важан?
Облик главе клипа игра значајну улогу у ефикасности сагоревања. Равна глава клипа често доводи до бржег и потпунијег сагоревања мешавине ваздуха и горива, јер помаже у спречавању преране детонације смеше.
П: Да ли је важан смер клипа?
П: Шта се дешава ако је зазор у клипном прстену превелик?
П: Да ли већи клипови дају већу снагу?
П: Да ли су краћи клипови бољи?
П: Колико често треба мењати клипове?
